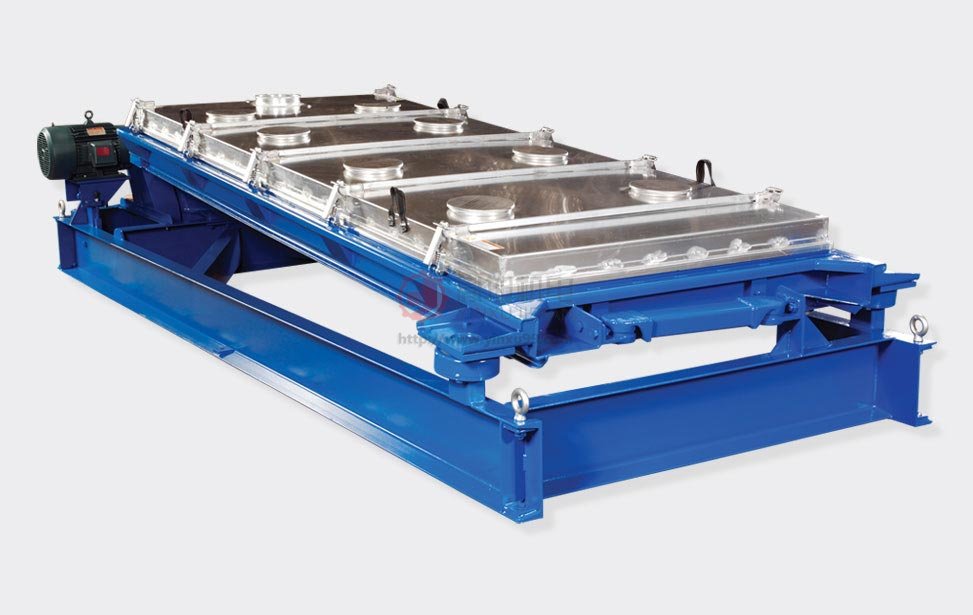

ROTEX平面回转振动筛分机是我公司全套消化吸收美国ROTEX振动筛分技术国产化研制的的一种新型的高标准精细筛分设备。该设备不但继承和发展了原来 ROTEX振动筛筛分效率高，筛网利用率高，占地空间小，安装使用方便，处理能力大，易用于流水线生产配套，无污染，噪音低，环保型筛分设备各个优点，并 且低廉的价格为国内企业创造更多的价值。
该振动筛分机可分为单层和多筛层筛，通过合理匹配筛网能达到一次同时筛选出多种不同规格的产品，且更换筛网工序简单，设备操作方便，主要应用于粮食、食 品、化工、制糖、陶粒、采矿、医药、冶金、建材、矿山、造纸等多种行业，是一种替代传统筛分机的先进、**筛选设备。rotex加热系统
一、该振动筛分机通过特定的往复旋转式运动方式和低度倾斜的筛面，使物料快速通过筛网，达到筛分的**率和高产量。并配备自动张紧和自动清洁的筛网安装系统，达到 用户所理想的筛分效果。全封闭的结构，符合工作环境的环保要求;几乎没有对地面基础的垂直冲击载荷，使得该系列筛分机有更广阔的市场应用环境。德国rohm
二、该振动筛分机用途及使用范围
制粒机制成的颗粒料冷却后或颗粒破碎后,须经过筛分机提取合格的产品,把不合格的小颗粒或粉末筛分出来重新制粒,把未破碎的大颗粒重新破碎.它是制粒工艺的*后一道工序的配套设备。该机体积较小,运行平稳,噪声低,设备密闭,分*效果好。
该筛分机做为一种新型的高标准筛分设备，还可用于大型油脂厂原料及豆皮的筛选和分*，也可用于用于化工大颗粒尿素、饲料厂粉状物料或颗粒饲料的筛选和分 *，也可用于饲料厂原料的初清以及大、中型饲料厂二次粉碎后中间产品的分*。此外，还可广泛用于粮食、重碱、大颗粒尿素、小颗粒尿素、陶粒、氧化锆、还原 铁钛粉、重晶石、食品与香料、化工、塑料、矿业、橡胶、木业及胶合板、医药、制糖、采矿、造纸等多种行业中原料及成品筛选、分*作业等。随着市场循环经济 的发展，在废旧塑料行业中的筛分和筛选日益增多，可针对破碎或是粉碎后的料进行粒度分*和筛选。
三、ROTEX平面回转筛工作原理
该筛分机的设计是为了满足大产量，高密度筛分的厂家而特殊设计的一种**筛分机。*简单的筛分是双眼注视双手筛分。精细筛分机分机就是对此的机械模拟，它 是目前*有效的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍)，符合所有精细与超细范围的粉末与微粒状物料，特别适 合难以处理的物料。是一款能实现大产量、高精度筛分的筛分设备。整机运转平稳，振动小，噪音低。德国PAULY
该筛分机的工作原理主要是利用偏心机构使筛面做匀速往复回旋运动，物料与网面接触时间长，网丝对粉体料产生切割，因而透筛几率大，筛分产量超大，筛分精度高，筛分机对物料自身结构破坏性小。
倾角为4-9度的筛箱由驱动箱传动，其运动轨迹在进料端为水平圆运动，在长度方向上逐渐变成椭圆运动，*后在出料端变成近似往复直线运动。
进料口集中喂入的物料，在筛体圆运动作用下，均匀地分布在整个筛面上，并产生自动分*。从而使料层下面粒度较小的物料迅速过筛，而上面粒度较大物料则向出料端运动。在移动过程中，由于没有搅动和垂直跳动，因而其中较小的颗粒始终紧贴筛面，随时可以过筛。
出料端、筛体的运动变为近似往复直线运动，使筛理作用逐渐减弱，从而使大于筛孔尺寸的颗粒迅速向出料方向移动，直到排出机外，完成物料的整个筛分。筛理过 程中，不断跳动的弹性小球有效地防止物料阻塞筛孔，保证了筛的**率，传动箱的平衡块使筛箱运动过程中前后方向上的惯性力得到平衡，从而保证了筛子运动的 平稳性。
工作原理:物料由进料口缓冲匀流后进入 **层筛面除去大颗粒,其余的物料穿过**层筛面后,进入第二筛面筛去不合格小颗粒或粉末,合格成品经筛面从出料口排出
四、ROTEX平面回筛筛结构构成
该筛分机是一种高标准的精细筛分机，它主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成，其结构设计特征在于：
(1)筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件，其中，筛框由木质框架(化肥用不锈钢材质)和固定在木框上的编织网以及用来清理筛面的跳球组成。 筛框上安装有上、下两层筛网，筛网通过设置在筛格周边上的弹簧卡张紧在筛格上，弹跳球设置在筛格的方格内。顶盖为钢质结构一方面对筛箱起密封作用，另一方 面对筛框起压紧作用，顶盖上有四个观察窗，可以观察物料的运动情况和用来检修。筛箱由钢板铆合而成，它和顶盖形成一个封闭的结构，物料在其中得到充分的分 *。
(2)驱动装置包括驱动器、电动机、锁紧套、万向轴、锁紧圆螺母、止动垫圈和锥套等组件，其中，锥套固定在筛框上，驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。本实用新型产品与现有产品相比具有结构先进实用、性能稳定可靠、安装调试方便等优点。
五、ROTEX平面回转筛特点
1.该筛有分全封闭结构和敞开式结构。
全封闭结构具有对筛分精细粉末中，粉尘不飞扬，采用偏重平衡，使筛机振动小、噪音低，符合环保要求。
敞开式结构适合颗粒度较大物料的筛分和筛选，对于投料方面能够有效的目测和掌控。
2.该筛具有组合圆周、椭圆、直线三种运动轨迹，筛分效果好，不破坏物料的原有结构，适合多种物料的筛分和筛选。
3.配备有效的筛板安装系统，清洁方便，使筛板利用率高、寿命长，换筛板结构操作简便。
4加强型万向基座，保证设备运转更平衡，亦可根据实际场地采用吊挂式结构满足客户需求。
5.该筛可以达到四层的有效筛分，出料口可以按照客户需求出料。
