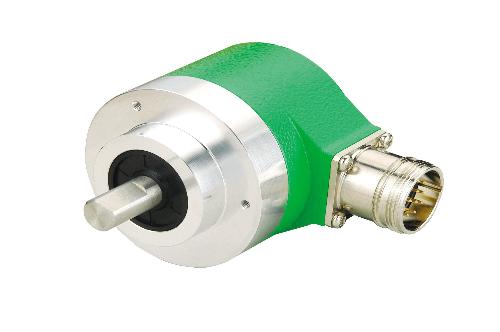

德国Siko编码器

Siko编码器
按照读出方式编码器可以分为接触式和非接触式两种;按照工作原理编码器可分为增量式和**式两类。增量式编码器是将位移转换成周期性的电信号,再把这个电信号转变成计数脉冲,用脉冲的个数表示位移的大小。**式编码器的每一个位置对应一个确定的数字码,因此它的示值只与测量的起始和终止位置有关,而与测量的中间过程无关。
Siko编码器
工作原理
由一个**有轴的光电码盘,其上有环形通、暗的刻线,
有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差(相对于一个周波为360度),将C、D信号反向,叠加在A、B两相上,可增强稳定信号;另每转输出一个Z相脉冲以代表零位参考位。
由于A、B两相相差90度,可通过比较A相在前还是B相在前,以判别编码器的正转与反转,通过零位脉冲,可获得编码器的零位参考位。编码器码盘的材料有玻璃、金属、塑料,玻璃码盘是在玻璃上沉积很薄的刻线,其热稳定性好,精度高,金属码盘直接以通和不通刻线,不易碎,但由于金属有一定的厚度,精度就有限制,其热稳定性就要比玻璃的差一个数量*,塑料码盘是经济型的,其成本低,但精度、热稳定性、寿命均要差一些。
应注意三方面的参数:
1、械安装尺寸:包括定位止口,轴径,安装孔位;电缆出线方式;安装空间体积;工作环境防护等*是否满足要求。
2、分辨率:即编码器工作时每圈输出的脉冲数,是否满足设计使用精度要求。
3、电气接口:编码器输出方式常见有推拉输出(F型HTL格式),电压输出(E),集电*开路(C,常见C为NPN型管输出,C2为PNP型管输出),长线驱动器输出。其输出方式应和其控制系统的接口电路相匹配。
