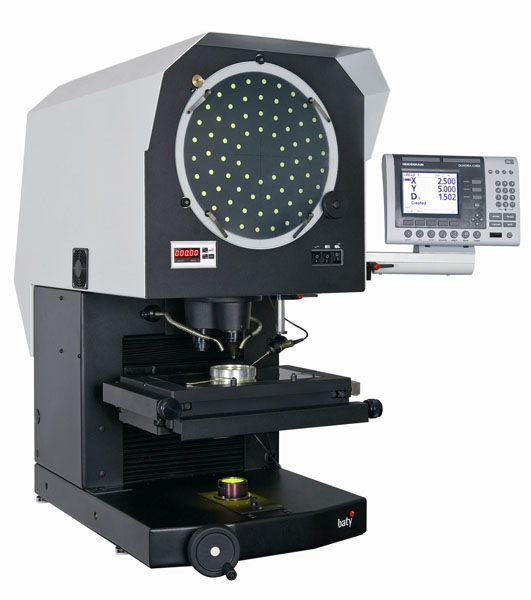

垂直光源投影仪特性

·
完全可用的340毫米的屏幕
·
·
数字屏幕量角器
·
·
建在螺旋调整
·
·
坚固的全钢设计
·
·
交叉滚子轴承
·
·
快速“X”和“Y”轴移动
·
·
正像
·
·
垂直屏幕操作方法
·

·
大量程10“(250 mm)x 5”(125mm)
·
·
旋转屏幕夹持器
·
·
表面测量的光纤照明
·
·
包括10倍的镜头，可选功能
·
·
自动测量系统与操纵杆控制
·
·
自动边缘检测
·
·
电动聚焦轴
·
·
用于快速Z轴测量的触发测头
·
标准配置
类型:垂直光源投影仪
屏幕:可旋转直径350mm、遮光罩
成像:正向和逆转
电源:220/240伏50赫兹或110伏60赫兹
重量:133公斤
·
标准SM350包含：
·
·
350毫米屏幕
·
·
卤素灯照明和绿色过滤器的侧面照明
·
·
镜头放大的倍率:x10,x20,25×50,x100
·
·
表面照明
·
·
准确的螺旋调整光源射入
·
·
SA - 2510，精密的工序：250 x 125mm测量范围,0.0005mm数字角度测量
·
光学系统
物镜:简单,快换锁紧螺母
镜头放大倍率:x10,x20,25×50,x100
聚焦:通过手轮
放大精度:轮廓0.05*。 表面0.1*
螺旋调整:±7°
光源:
·
§
轮廓照明12 v 100 w
§
§
表面光照12 v 100 wBaty SM350
§
