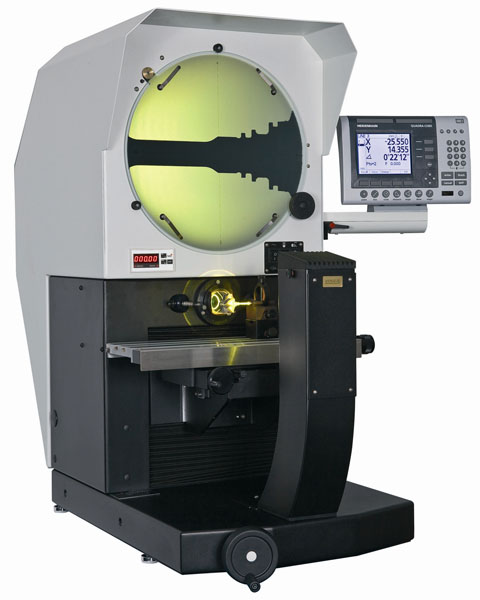

Baty R400轮廓投影仪，400mm屏幕，高精度非接触式测量，300 mm x 150 mm测量范围。
选择数字读数,纠正光学图像边缘检测和自动配置文件。水平是理想的光路配置检查加工可以获得工序的组件使用一系列的可选配件从巴蒂夹具的家庭的稳健设计R400仍使它适合于车间和标准的房间。
轮廓投影仪特性
400mm屏幕
侧面光源：卤素灯照明,绿色的过滤器
镜头放大的倍率:x10,x20、25×50和x100
表面照明
螺旋调整准确的螺纹形状的光源投影
测量范围的300mm×150mm
数字角度测量
可选功能
内部安装自动寻边器
公差报警灯
计算机数控(CNC)自动测量
其他选项包括脚踏开关控制
基本配置
类型:立式水平光源
屏幕:可旋转直径400毫米,保护罩
图片:直立,逆转
电源:220/240伏50赫兹或110伏60赫兹
体重:120公斤
标准配置
400毫米直径的半透明的屏幕
数字角度测量,1分的弧度分辨率
侧面光源与冷光源照明
高强度的光纤表面照明
x10放大镜头
准直透镜
螺旋调整
绿色滤光片
测量范围:
工作台大小面积:480×127mm
分辨率:0.0005mm
运动:手动超光滑的平原杆驱动和快速释放在X轴上。 400 mx机动X和Y轴操纵杆控制(可选)。 400年数控自动位置控制和测量(可选)
光学系统
物镜:单个,快换安装
镜头放大:x10,x20的、25×50,x100,
聚焦:通过手轮
放大精度:轮廓0.05*。 表面的0.1*
螺旋调整:±7°光源对齐
光源:
§
轮廓照明12 v 100 w灯(钨卤素)
§
§
表面光照12 v 100 w灯(钨卤素)
§
§
水平轴(X)300mm
§
§
垂直(Y)轴150mm
§
