美国Dynapar编码器

关注次数:

商品类型:扭矩传感器

上架时间:2020-05-25 17:02

产品描述:国Dynapar公司1934年成立的Dynapar有限公司是振动理论的开创者,美卓矿机公司将其收购后将其重新命名为美卓戴纳派克,成为美卓矿机下属的4家核心公司之一,在瑞典\德\法\巴西\中国有生产工...

咨询电话: 400-893-3686

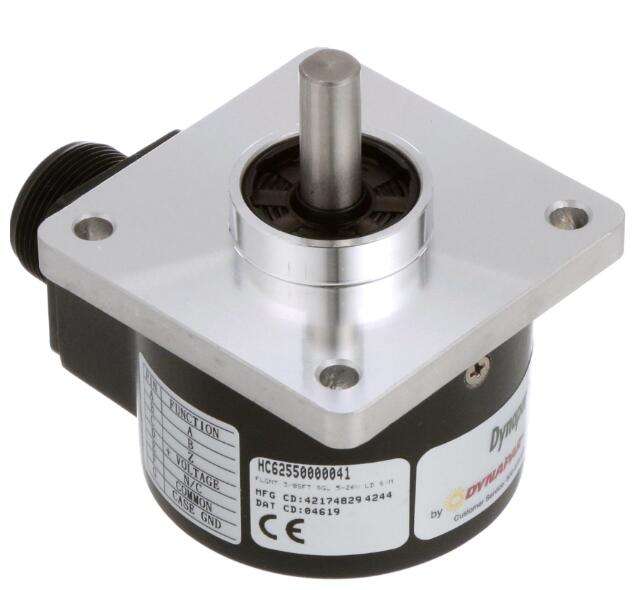

美国Dynapar编码器
◆结构紧凑、易于安装、性能可靠,广泛应用于伺服电机及控制系统等的反馈单元
◆ 外径1.96″(50mm)
◆ 分辨率为10,000PPR
◆ 响应频率500KHZ
◆ 工作温度为120℃

美国Dynapar编码器产品介绍:
电气参数
电源电压 5±10*VDC
**功耗 增量:**150mA 增量+*性:**175mA(不包括输出损耗)
输出电路 增量信号:RS422,**40mA *性信号:NPN-集电*开路,**16mA
相位 A-B: A超前B 90° 电气角度 U-V-W: U超前V,V超前W各120° 电气角度 N-U: N的**线与U下降沿 ±1° 机械角度
响应频率 PPR≤2048:250KHZ PPR>2048:500KHZ
脉冲数 增量500,512,1000,1024,2000,2048,2500,4096,5000,8192,10000可选4,6,8*换向通道

美国Dynapar编码器机械参数
重量 110m
尺寸 外径:49.8mm有盖,47.0无盖外厚:43.4mm 内厚:38.1mm
轴径 1/4″,3/8″,7/16″,1/2″,6mm,8mm,10mm,12mm(标准)
公差 +0.025mm…-0.000mm
匹配轴长度 外轴*小41mm,内轴*小0.50″
径向跳动 0.05mm(包括角偏差)
轴向窜动 ±1.52mm
编码器*数调整 精调准:±15°机械调准范围
*高转速 12,000RPM
转动惯量 37.3gcm2
工作温度 0~+120℃
存储温度 -40~+120℃
抗冲击性能 1000m/s2(6ms)
防振性能 25m/s2(5…2,000HZ)
机壳 玻璃纤维强化塑料
相对湿度 90*,无冷凝
轴承寿命 [(3.6x109)/RPM]小时
加速度 100,000rad/s2 m
